一、用途

LD系列鐓頭器是一種預應力工程專用設備。除了可在各種后張拉預應力工程中制作高強度鋼絲束墩頭外，還可以普遍應用在各預制廠的先張制品工藝中，能廣泛適用于橋梁，鐵道建設、民用建筑和工業廠房、預應力管子、電桿、水壓機、水工建筑物及其他大型特種結構等方面的預應力工程。附設的切筋器還可剪切一定范圍直徑的高強鋼筋，做到了一機兩用，結構輕巧，體積小，自重輕，能方便地用于施工現場和高空作業。

二、機械構造及其工作原理

   1、機械構造：

   鐓頭器主要由外殼、內外二個油缸、內外二個活塞、錨環、墩頭模、順序閥等零部件組成。

      2、工作原理：

        1）鋼絲插入鐓頭器，開啟油泵，外缸進油，在鋼絲末被夾緊錢，外缸處于低壓狀態，順序閥不開啟，內杠不充油，此時，內外活塞連成整體，徐徐向前推移，隨之逐漸調整鋼絲在夾片與墩頭模之間的距離，使其適合預墩頭成型所需要的長度。同時，經外活塞推動夾片逐漸收攏，直至緊貼鋼絲。

       2）夾片貼緊壓力后，外缸逐漸升壓，鋼絲隨之被逐步夾緊，到設計所要求的預緊壓力后，順序閥開啟，內杠充油，內活塞隨液壓升高推動墩頭模向前移動（夾緊力也按比例繼續增大）。迫使鋼絲的鐓鍛長度內塑性變形，獲得所要求的墩頭形狀。

      3）卸去油壓，依靠有關回程彈簧使各部件復位，取出鋼絲，完成一次墩頭。

      4）本機特點是：進出油路合一，內外油缸連通一次進油，同時完成調整鋼絲鐓鍛長度，夾緊鋼絲墩頭三個動作。

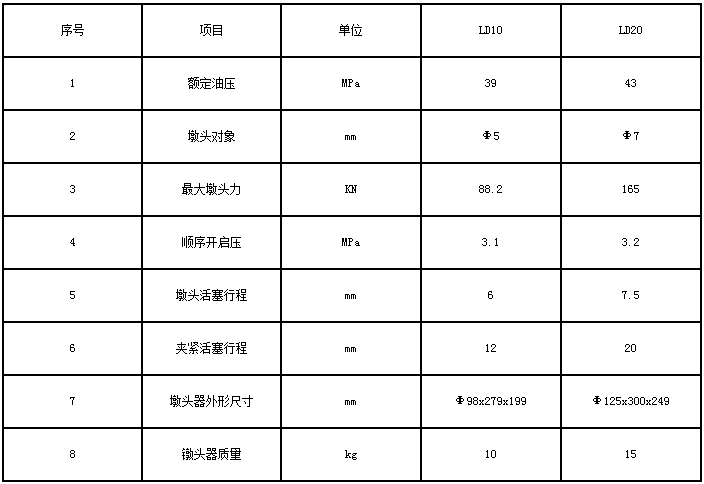

三、技術性能參數

四、使用方法及注意事項

   1、工作油壓選用：使用46號液壓油，在特殊嚴寒或酷熱地區適當調整，油壓保持清潔，定期更換。

   2、使用新油管前，管內應經過油清洗干凈后方能使用，接頭處保持清潔，無泥沙或其他污物。

   3、鐓頭器可配用各種型號的高壓油泵，但必須按其額定油壓使用。

   4、墩頭時，本機由于油缸體積小，升壓快，使用前應先將油泵安全閥調定在墩頭油壓方可充油，以避免突然升壓過高，損壞機件。

   5、新購鐓頭器開始運轉時可能會發出〝咝咝〞響聲，這是機身內部留有空氣的緣故，空載運轉數次后會自行消失。7

   6、墩頭部位各零件應經常保持清潔，定時拆洗除銹，并注意：

   1）重裝夾片時，注意不使三片間小彈簧扭壞。

   2）夾片與錨環錐形接觸面加油潤滑。

   3）由于彈簧加工誤差，需要更換彈簧時宜選擇三個高度，剛度相等的彈簧配入，以保證夾片間間隙均勻。

   4）每次拆洗重裝后，建議經數次空載運行后才使用，以調整夾片間間隙均勻。

   7、銹蝕過于嚴重的鋼絲宜在墩頭端部14cm長度內徑除銹后進行墩頭，否則拆洗頻繁，影響工效。

五、整機裝拆注意事項

整機在工地條件下不宜經常裝拆，如必須拆下時，要注意：

   1、按構造圖裝配，密封圈方向不能裝反。

   2、順序閥與回油閥二個小孔尺寸一樣，特別注意不要將二個不同剛度的彈簧裝錯。

   3、順序閥經拆過后，應更換同樣規格的鋼珠，以保證密封，達到順序控制作用。

   4、裝配時，全部零件都要清洗，決不允許夾帶泥沙、污物，并加油潤滑，以免機件拉毛，損害密封圈而報廢。

   5、本機拆裝專用扳手如用戶需要可向我公司訂購或在訂貨時提出要求。

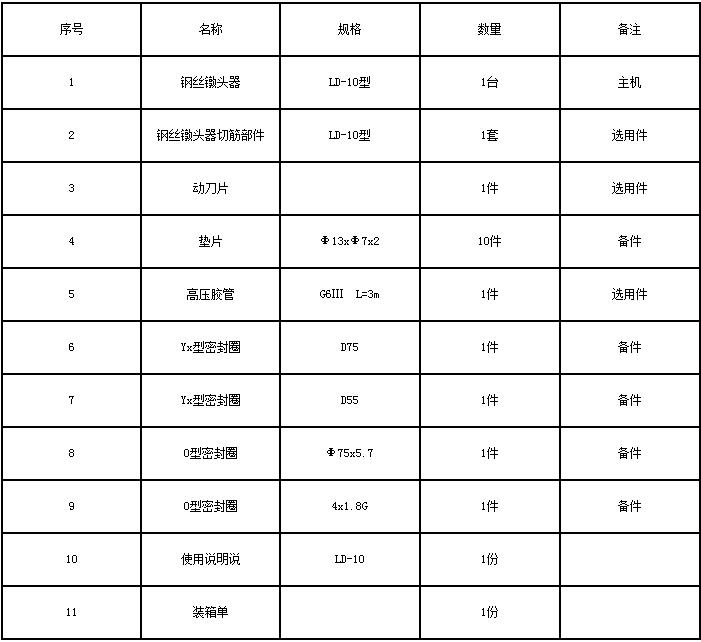

六、LD10型液壓鋼絲鐓頭器裝箱單

七、LD20型液壓鋼絲鐓頭器裝箱單
